美しさの裏に隠れた技術: 法人向け Surface のディスプレイを支える高度なエンジニアリング

※本ブログは、米国時間 2 月 19 日に公開された “Beautifully invisible: The engineering intelligence behind Surface for Business displays” の抄訳です。

Surface の Copilot + PC を開いて、画面表示に違和感を覚えることはありません。白色は透き通り、テキストはシャープに表示され、照明の条件が変わっても色は一貫して忠実に再現されます。明るいオフィスから少し暗めのカフェに移動すると、周辺の照明の変化に合わせて画面の表示が調整され、明るさの統一感が保たれます。この使いやすさは、綿密な作り込みの成果です。どのような設定でも自然な画面表示になるように、長年にわたって開発を続けてきた結果であり、目立つためではなく目立たないための技術によるものです。今回の記事では、この絶妙な表示エクスペリエンスを実現するために、その裏側で進められてきたイノベーションについてご紹介します。

キャリブレーションで一貫性を追求

Surface のディスプレイは、出荷前に 1 台ずつ工場でキャリブレーションが行われます。何台もまとめて行うのではなく、パネルを 1 つずつ測定して修正します。パネルには、製造時に測定可能なレベルの個体差が生まれます。これを修正しないと、色、ガンマ、輝度などにバラつきが生じ、製品のライフサイクルを通じて一貫性を損なう原因となります。

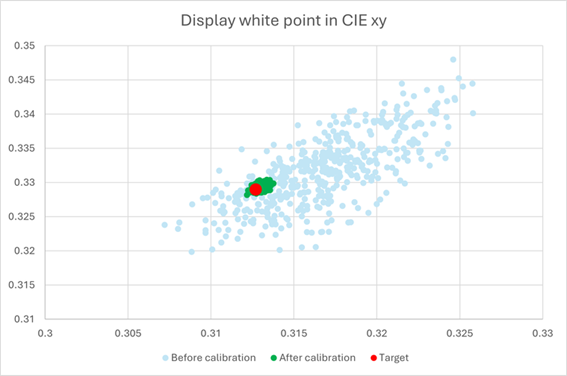

図 1: 工場でのキャリブレーション前後における白点の表示の分布を CIE 1931 xy 色空間で表示。青点はパネル修正前の値、緑点はキャリブレーション後の値、赤点は目標値を示す。大きくバラついていた値が、キャリブレーション後は基準点を中心とした小さな範囲へと収束している。

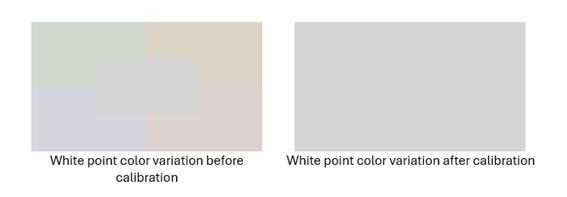

図 2: 複数パネル間での白点表示の一貫性を視覚化。キャリブレーション前 (左) は、パネルごとに色がバラついている。キャリブレーション後 (右) はバラつきが軽減し、一定したグレーの画面になっている。

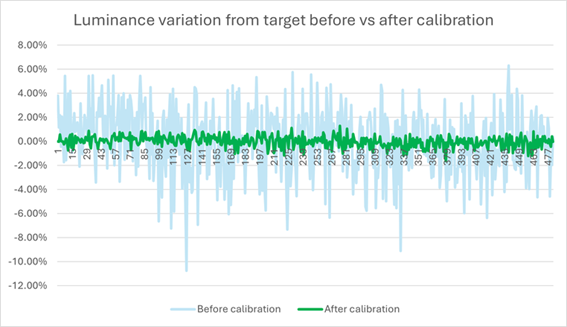

図 3: キャリブレーション前 (青) とキャリブレーション後 (緑) の輝度誤差。キャリブレーションによってバラつきが軽減し、輝度の個体差が目立たなくなっていることが示されている。

Surface のキャリブレーションでは、同一モデルのすべての個体でコンテンツがまったく同じように表示されるように、特定の目標値を目指してパネルを 1 つずつ構成しています。つまり、ある会議室で開いているスプレッドシートが、地球の反対側にある別のデバイスでも同じように表示されるということです。デザイナーや動画編集者といった、色が重要となる用途で使用するユーザーにとっては、その確実性が安心感につながります。それ以外のユーザーはこの価値に気付きにくいかもしれませんが、重要であることには変わりありません。写真では肌の色が忠実に再現され、プレゼンテーションはどの Surface シリーズ製品を使用しても同じように表示されます。

キャリブレーション データはハードウェアに直接保存されるので、初回起動時から反映されます。ユーザーが自分でディスプレイをセットアップしたりチューニングしたりする必要はありません。自然に感じられる動作は、数百時間に及ぶエンジニアリングやテストの積み重ねによって実現されており、ユーザーがその正確さを意識しなくて済むところまで精度を上げることを目指した結果だと言えます。

環境に順応

照明の状態は常に変化します。たとえば、明るいオフィスで 1 日の仕事を始め、その後に暖色系の白熱灯が照らす取引先へと出向き、最後は自然光が交じるカフェからの通話で終わる、というようなことがあるでしょう。ディスプレイは、このようにさまざまな条件下で表示のバランスを保たなければなりません。

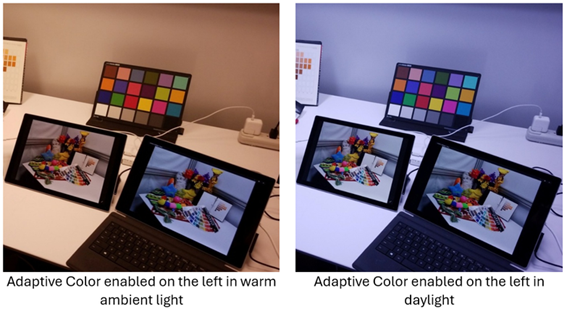

図 4: Adaptive Color (両写真内の左側の画面) と、ホワイト ポイントを D65 に固定した場合 (両写真内の右側の画面) の比較。Adaptive Color では暖色系の環境光 (左の写真) と昼光 (右の写真) のそれぞれの表示環境に合わせてホワイト ポイントが調整されているが、ホワイト ポイントが固定された画面では表示が変わっていない。

Surface デバイスには Adaptive Display 機能が搭載されており、環境光センサーで使用環境の明るさと色を検出します。室内の照明が寒色系の LED から暖色系のハロゲン ライトに変わると、ディスプレイがホワイト バランス (Adaptive Color)、コントラスト (Adaptive Contrast)、明るさ (Adaptive Brightness) をそれぞれ調整します。徐々に調整されるようになっているため、表示がチラついたり突然変わったりすることはありません。画面はユーザーが気付かないうちに少しずつ遷移し、常に違和感なく自然に感じられる状態へと調整されます。

このような応答性を実現するためには、システム全体が連携するようにチューニングしなければなりません。センサーがデータを取得すると、ファームウェアがそれを解釈し、Windows のアルゴリズムがリアルタイムで調整を行います。そして、その 1 つひとつの階層を高精度で実行する必要があります。応答が遅すぎるとユーザーにラグを感じさせ、変化が急激すぎると気が散る要因になってしまいます。ディスプレイが Surface デバイスの既知の標準値にキャリブレーションされているので、システムは周囲の状態にかかわらず高精度で調整を行うことができます。その結果、どこで使用しても一貫性のある自然で安定した画面表示が実現します。

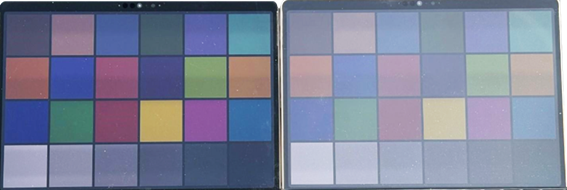

図 5: 反射防止テクノロジの比較。左のディスプレイには反射防止コーティングが施されており、強い光の下でも画面が見やすく、読み取りやすいことが示されている。右のディスプレイは反射しており、あまり鮮明ではない。

反射防止コーティングが施されているディスプレイでは、環境光の条件が変化しても読み取りやすさが維持されます。このテクノロジにより、天井のライト、窓からの日差し、屋外のまぶしい太陽光といった、画面の見やすさを阻害するさまざまな光による反射が軽減されます。

コンテキストに合わせたエクスペリエンス

ディスプレイはユーザーの作業スタイルにも柔軟に対応する必要があります。たとえば、スライドに掲載されている静的なグラフを表示するときと、長いドキュメントをすばやくスクロールするときでは、求められる挙動が異なります。また、ビデオ クリップと CAD モデルやデジタル ペイントでは、レンダリングの仕方を変える必要があります。

Surface デバイスには、コンテンツの種類を検出して適切なカラー管理を自動的に適用する自動カラー管理 (ACM) オプションがあります。ACM では、1,670 万色 (8 ビット) ではなく 10 億色を超える色数 (10 ビット) の高ビット深度をサポートしており、あらゆる用途でより広い範囲の色を高い精度で再現します。ハイ ダイナミック レンジ (HDR) が動画再生だけでなくゲーム、静止画、Windows Advanced Color を使用するアプリにまで拡張され、より鮮やかな色彩と広い輝度範囲での表現が可能になっています。sRGB パイプライン向けのグラフィックスは彩度が過剰になることなく忠実に表示され、プロファイルが埋め込まれた画像などが混在するワークフローの場合でも正しく解釈されます。モードを切り替えたり設定を調整したりする必要はなく、システムが内部で適切に対応します。

瞬間に合わせた動きの設計

オブジェクトが画面上を移動すると、ユーザーの目はそれをスムーズに追いかけます。オブジェクトのピクセルの描画更新速度とユーザーの視覚のペースが合わないと、脳はこの不一致をモーション ブラーと認識します。その結果、オブジェクトの輪郭がぼやけ、動きが遅れて、わずかににじんで見えてしまいます。

ディスプレイが動きをどのように処理するかは、2 つの技術的な要素で決まります。1 つがリフレッシュ レート (画面が更新される頻度)、もう 1 つが応答時間 (各ピクセルがある状態から次の状態へ変化する速度) です。リフレッシュ レートが高いとユーザーの目と画面の間の位置的なラグが減少し、応答時間が短いと画面遷移の際の残像やゴースト現象を最小限に抑えられます。動くものを明瞭に表示するためにはこの両方が重要ですが、どちらも電力を多く消費します。

Surface デバイスでは、ダイナミック リフレッシュ レート (英語) でこれらのパラメーターを自動的に調整しています。手書き入力、スクロール、アニメーションなどの場合は最大 120 Hz にまで引き上げられ、動きが連続的かつシャープに表示されますが、画面が動かないときは低レートに抑えられます。この適応型のシステムは、最適化されたピクセルの応答時間との組み合わせにより、余分な電力消費を抑えながら表示精度を保っています。

その結果、ペンで絵を描くときも、スライドを切り替えるときも、仕事後にゲームをするときも、自然で遅延のない画面表示が実現します。これらは、Surface のディスプレイが難なく応答しているように感じさせるための技術の一部にすぎません。

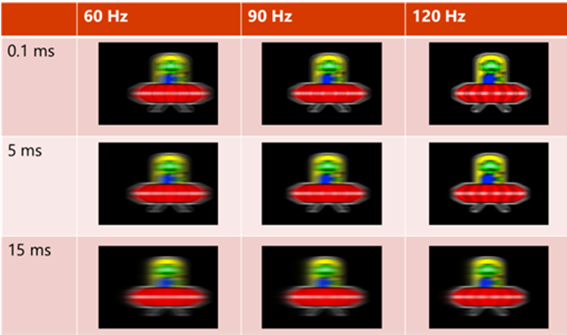

図 6: さまざまなリフレッシュ レート (X 軸) と応答時間 (Y 軸) におけるモーション ブラーの比較表。

こういったシステムを構築するには、ハードウェア、ソフトウェア、ディスプレイ パネル技術を高度に統合する必要があります。これは、設計チーム、Windows のエンジニア、製造パートナーが長年にわたって互いに連携してきた成果です。その基盤となるのは、色彩科学と人間の視覚に関する研究であり、人間による光と色の知覚に合わせた機能設計の指針となっています。ユーザーには、ただスムーズに動いているだけのように見えるでしょう。複雑なしくみは目に見えないところに隠れており、ディスプレイが状況や操作に応じて適切に対応していると感じられるようになっているのです。

長期使用を意識した設計

デバイスを何年も使用していると、修理が必要になることもあるでしょう。ディスプレイが損傷を受けたり故障したりして、交換しなければならないこともあります。製品によっては、修理を行うと色や明るさが変わり、元の状態とは違ってしまうことも少なくありません。Surface では、キャリブレーション データをディスプレイのハードウェアに直接保存するという技術的な手段で、これを防止しています。

パネルが交換されると、埋め込まれているプロファイルをシステムが自動的に取得して適用します。新しいパネルに元のパネルと同じキャリブレーション基準が継承されるため、エクスペリエンスの一貫性が保たれます。ユーザーがキャリブレーションをやり直したり、調整したりする必要はありません。これにより、製品寿命の中で修理を受けることがあっても、ディスプレイの品質は維持されます。

修理を意識した設計は、長期的な価値を重視するという方針を反映したものです。デバイスは何年使っても信頼性を保つことが求められ、ディスプレイはその中で特に重要です。修理後も新品同様に使い続けられるようにすることで、購入時だけでなくその先も品質を保証し続けるというマイクロソフトの姿勢を示しています。

あらゆる Windows デバイスにイノベーションを拡張

Surface は新しいディスプレイ技術を頻繁に先行実装しており、その技術が後に Windows エコシステム全体に広がっています。Adaptive Brightness、Adaptive Color、HDR パイプライン、自動カラー管理、ダイナミック リフレッシュ レートといった機能は、Surface で洗練させてから他のデバイスへと拡張されています。

この拡張はディスプレイ メーカーやテクノロジ プロバイダーとのパートナーシップによって実現しています。たとえば、Dolby Vision IQ のサポートを導入した際には、Surface のエンジニアが Dolby と協力して Windows パイプライン全体をチューニングし、エクスペリエンスが環境光に適応するようにしました。この取り組みによって、Surface の各モデルだけでなく、この機能をサポートするすべての Windows デバイスにメリットがもたらされました。

Surface デバイスには複数のディスプレイ機能が搭載されていることが多いため、各機能が単独で動作するだけでなく、複数の機能がシームレスに連携するよう、技術的な工夫が施されています。複雑な問題が解決されたら、その解決策が共有され、エコシステムが幅広く改良されることになります。

このように Surface はリファレンス プラットフォームとしての役割を担っており、Surface で培われたイノベーションが、あらゆる Windows デバイスにおけるディスプレイの挙動の標準となることが珍しくありません。1 種類のデバイスのために始められた精密技術の開発が、多数のデバイスに期待される機能を決めることになるのです。

存在を感じさせない技術

Surface ディスプレイ チームは、再現することを自らの使命と考えています。パネルの選定からファームウェアのアルゴリズムまで、設計に関する判断はすべて 1 つの指針に従っています。それは、どこで表示されるかにかかわらず、コンテンツは作成者の意図どおりに表示されなければならないという考え方です。画像を「より良く」見せるのではなく正確に表示すること、つまり、美術的表現や機能面での意図に沿って忠実に再現することを目標としています。

工場でのキャリブレーションや Adaptive Color/Contrast/Brightness といった Surface のディスプレイ技術のほとんどは、あらゆる環境でそうした正確さを維持できるように開発されています。昼の明るい太陽光の下でも、暖色系の室内照明の下でも、ディスプレイが適応し、コンテンツを本来の姿のまま正しく映し出します。ごく一部の例外として、Enhanced や Vivid といったカラー プロファイルのオプションが用意されており、ユーザーの希望に応じて、より見栄えを重視した鮮やかで派手な色彩にすることも可能です。

Surface ディスプレイの設計を形作っているのは、「存在を感じさせない技術」という哲学です。光学部品や電子部品からソフトウェア統合に至るまで、すべての階層が予測可能で信頼性の高い、人間を中心に据えたエクスペリエンスの実現を念頭に調整されています。こういった複雑さがユーザーの目に触れることはなく、画面はいつも適切に表示されているように見えます。しかし実際には、環境が変わるとディスプレイがそれに適応し、作業内容が変わるとそれに対応して、常に表示の一貫性を保っています。

これによって、開発者の成果を測ることができます。テクノロジはうまく機能するほど、背景に溶け込んでユーザーからは見えなくなるからです。Surface のディスプレイは現実世界に続く窓として作られています。ユーザーが作業内容やアイデア、創造物を本来あるべき姿で正しく見ることができる、透明で正確な伝達手段なのです。

ぜひご自身で体験してみてください。詳細は www.microsoft.com/surface/business でご覧いただけます。

Surface のディスプレイを評価するためのセットアップ方法を知りたい方は、Microsoft Learn の「SDR および HDR ディスプレイの測定用に Surface デバイスをセットアップする」をご覧ください。
